陶瓷膜是以氧化铝、氧化钛、氧化锆等经高温烧结而成的具有多孔结构的精密陶瓷过滤材料，多孔支撑层、过渡层及微孔膜层呈非对称分布，过滤精度涵盖微滤、超滤、纳滤。陶瓷膜过滤是一种“错流过滤”形式的流体分离过程：原料液在膜管内高速流动，在压力驱动下含小分子组分的澄清渗透液沿与之垂直方向向外透过膜，含大分子组分的混浊浓缩液被膜截留，从而使流体达到分离、浓缩、纯化的目的。

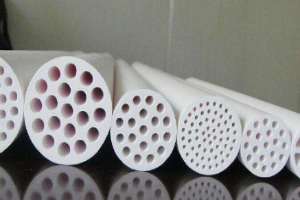

 超滤陶瓷膜



---

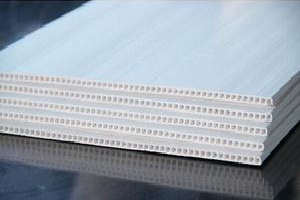

平板陶瓷膜





陶瓷膜是以陶瓷材料经特殊工艺制备而形成的非对称膜。陶瓷膜分为管式陶瓷膜和平板陶瓷膜两种。

管式陶瓷膜管壁密布微孔，在压力作用下，原料液在膜管内或膜外侧流动，小分子物质（或液体）透过膜，大分子物质（或固体）被膜截留，从而达到分离、浓缩、纯化和环保等目的。

平板陶瓷膜板面密布微孔，根据在一定的膜孔径范围内，渗透的物质分子直径不同则渗透率不同，以膜两侧的压力差为驱动力，膜为过滤介质，在一定压力作用下，当料液流过膜表面时，只允许水、无机盐、小分子物质透过膜，而阻止水中的悬浮物、胶和微生物等大分子物质通过。

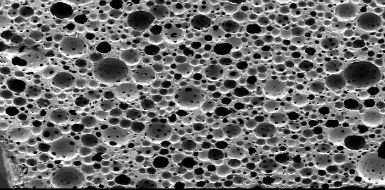

颗粒堆积工艺利用小颗粒易于烧结，在高温下产生液相的特点，使氧化铝颗粒连接起来制备多孔陶瓷。在该工艺中，对于孔径尺寸的控制可以通过选择不同粒径的颗粒来实现，所得多孔氧化铝陶瓷中孔径大小与颗粒粒径成正比，氧化铝颗粒粒径越大，形成的孔径就越大；颗粒越均匀，产生的气孔分布越均匀。一般来说，原料颗粒的尺寸应为所需孔径尺寸的三至六倍。但是当需要获得大气孔时，就要选择较大的颗粒，容易造成烧结困难。为了降低烧结温度，通常在制备过程中加入低熔点的粘结剂使氧化铝颗粒之间形成连接。

采用不同的制备工艺，可以制备孔径尺寸从4nm～15μm的不同孔径的分离膜。与高分子膜相比，陶瓷分离膜耐高温、强度高，可适用高压体系；耐腐蚀，对于堆积在膜表面或微孔内的有机物，可采用酸洗或高温烧失处理。多孔氧化铝陶瓷分离膜在高温烟气分离、各类油与水的分离、各类研磨油的再生、污水处理、排放液中有用物质的回收、超纯水的制备等方面有着广阔的应用前景。
